Технические характеристики: Напряжение питания: 6…24 B. Максимальный ток нагрузки: 50 A. КПД, не менее: 99 %. Диапазон регулировки: 0…100 %. Рабочая частота: 500 Гц. Ток потребления, не более: 1,5 мА. Размер печатной платы: 40х35 мм. |
 |
Краткое описание работы устройства.

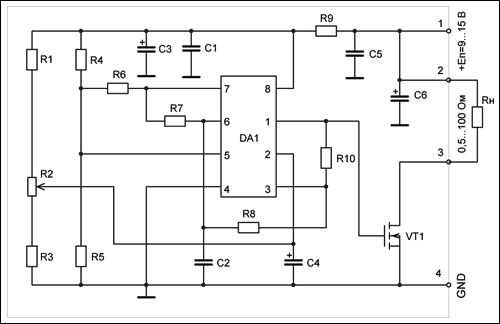

Устройство выполнено на основе широтно-импульсного регулятора. Применение сдвоенного операционного усилителя DA1 LM358 позволило реализовать генератор с широтно-импульсной модуляцией при минимальном количестве деталей. Задающий генератор, выполненный на одном из операционных усилителей, обеспечивает независимость рабочей частоты от напряжения питания и длительности выходного импульса. В качестве выходного силового ключа использован полевой транзистор VT1 IRF3205. Малое сопротивление открытого канала транзистора (RDS(ON) = 0,008 Ом.) позволяет использовать транзистор без радиатора при коммутации тока до 10…12 А (при мощности нагрузки до 100…150 Вт).
Большое внимание при проектировании было уделено трассировке печатной платы. Неправильно выполненная трассировка печатных проводников мощных импульсных устройств может привести к их некорректной работе или к полной неработоспособности.
Правильно собранное устройство в настройке не нуждается.
Номиналы радиодеталей
C1, C2, C5 - 0,1мкФ\50В
С3, С6 - 22мкФ\16В
С4 - 1мкФ\50-100В
R1, R3...R6 - 20кОм
R2 - 50кОм
R7, R8 - 10кОм
R9 - 100 Ом
R10 - 1 МОм
DA1 - LM 358
VT1 - IRF 3205
